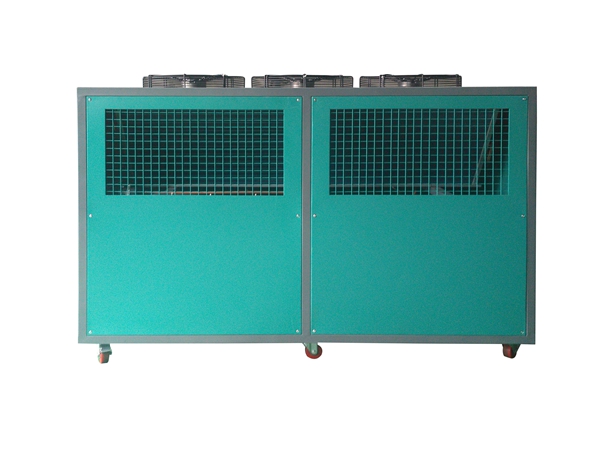

風冷式冷水機是冷水機的一種型號。通過冷卻器的壓縮機將常溫水冷卻到一定溫度，以加強模具或機器的冷卻。它作為一臺機器使用。散熱裝置為內置風扇。它主要有三個相互關聯的系統：制冷劑循環系統、水循環系統和電氣自動控制系統。

一、風冷式冷水機簡介

制冷劑循環系統：

蒸發器中的液體制冷劑吸收水中的熱量并開始蒸發。最后，制冷劑和水之間形成一定的溫差。液體制冷劑也會完全蒸發并變成氣體。然后被壓縮機吸入和壓縮（壓力和溫度升高）。氣態制冷劑通過冷凝器釋放熱量并冷凝成液體。通過膨脹閥（或毛細管）節流后，制冷劑變?yōu)榈蜏氐蛪?，進入蒸發器完成制冷劑循環過程。

水循環系統：

水泵負責將水箱中的水泵送至需要用戶冷卻的設備。冷凍水帶走熱量后溫度升高，然后返回冷凍水箱。

電氣自動控制系統：

包括電源部分和自動控制部分

電源部分向壓縮機、風扇、水泵供電，通過接觸器等

自動控制部分包括溫度控制器、壓力保護、延時器、繼電器、過載保護等，結合起來實現自動啟動功能，根據水溫停止和保護。

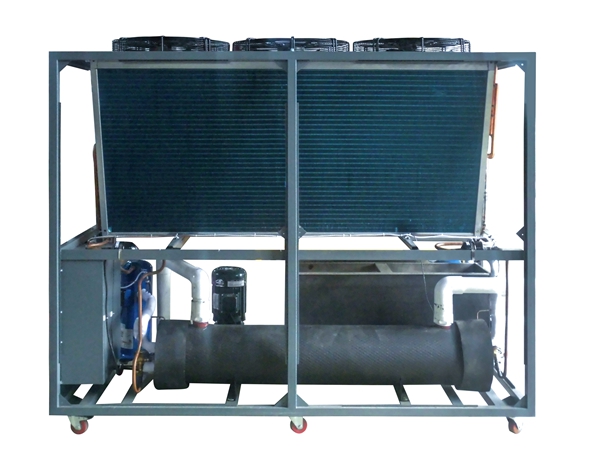

二、風冷式冷水機基本結構

冷水機組制冷系統的基本組成：

冷凝器：在制冷過程中，冷凝器輸出熱能并冷凝制冷劑。制冷壓縮機排出的高壓過熱蒸汽進入冷凝器后，工作過程中吸收的所有熱量，包括蒸發器、制冷壓縮機和管道中吸收的熱量，都被傳遞到周圍的介質（水或空氣）；制冷劑高壓過熱蒸汽再凝結成液體（根據不同的冷卻介質和冷卻方法，冷凝器可分為三類：水冷式冷凝器，風冷式冷凝器和蒸發式冷凝器。）

儲液罐：儲液罐安裝在冷凝器后面，直接與冷凝器的排放管連接。冷凝器的制冷劑液體應能順利流入儲液罐，以充分利用冷凝器的冷卻區域。另一方面，當蒸發器的熱負荷發生變化時，對制冷劑液體的需求也會發生變化。此時，儲液罐起到調節和儲存制冷劑的作用。對于小型冷水機組的制冷系統，冷凝器通常用于調節和儲存制冷劑，而不是儲液罐。

干過濾器：在冷水機組的制冷循環過程中，必須防止水和灰塵（油、鐵和銅屑）進入。水源主要是新添加的制冷劑和潤滑油中含有的微量水，或維修系統中空氣進入所產生的水。如果系統中的水沒有完全排出，當制冷劑通過節流閥（熱膨脹閥或毛細管）時，有時由于壓力和溫度降低，水會凝固成冰，堵塞通道，影響制冷裝置的正常運行。因此，必須在冷卻器制冷系統中安裝干燥過濾器。

蒸發器：蒸發器是一種熱交換設備，通過制冷劑液體的蒸發（實際沸騰）吸收冷卻介質的熱量。它在制冷系統中的作用是吸收熱量（或輸出冷卻能力）。為了保證蒸發過程能夠穩定、永久地進行，蒸發氣體必須由制冷壓縮機連續抽走，以保持一定的蒸發壓力。

熱膨脹閥：熱膨脹閥不僅僅是冷水機組制冷系統中的流量調節閥，同時也是制冷設備中的節流閥。它安裝在制冷設備中干燥過濾器和蒸發器之間，其感溫袋包裹在蒸發器出口處。其主要功能是降低高壓和常溫制冷劑液體流經熱膨脹閥時的壓力，將其轉化為低溫和低壓制冷劑濕蒸汽（大部分為液體和一小部分蒸汽）進入蒸發器，在蒸發器中蒸發和吸收熱量，為了達到制冷和冷卻的目的。

制冷劑：現代工業中使用的大多數工業冷水機都使用R22或R12作為制冷劑。制冷劑是制冷系統中流動的工作介質。它的主要功能是在狀態發生變化時攜帶熱量并吸收和釋放熱量。
